MSXturboR『FS-A1ST』のメモリ増設サービスを開始しました!

FS-A1STの標準メモリは256KBとMSXシリーズでは破格のメモリを積んでいますが、それでもメモリ不足を嘆く声をよく耳にします。
そこでこの度、A1STのメモリを512KBにパワーアップする 【FS-A1ST 増設メモリ組み込み】サービスをBEEP通販にて受付開始いたします。

FS-A1ST用メモリ増設セット

これを組み込めばノーマル機の2倍のプログラムが書けるようになりますよ〜。



今回は【FS-A1ST 増設メモリ】の組み込み過程を紹介したいと思います。

FS-A1ST用メモリ増設セット

 こちらが今回メモリを増設する本体になります。

では、早速やっていきましょう。
まずは、分解していきます。

FS-A1ST用メモリ増設セット

本体裏 赤矢印 裏からカバーと基板をとめているネジ7本を外します。

次にカバーを外します。
カバーを外す際にカバーとマザーボードがケーブルで繋がっているので気をつけて外します。

FS-A1ST用メモリ増設セット

★ポイント★
爪が硬いので、ヘラを使うと良いでしょう

FS-A1ST用メモリ増設セット

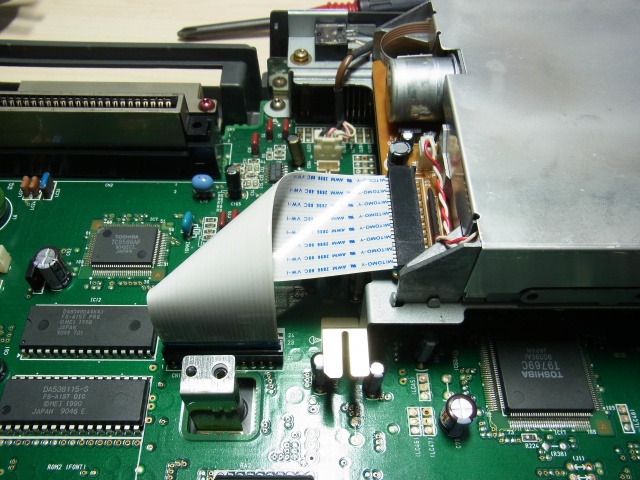

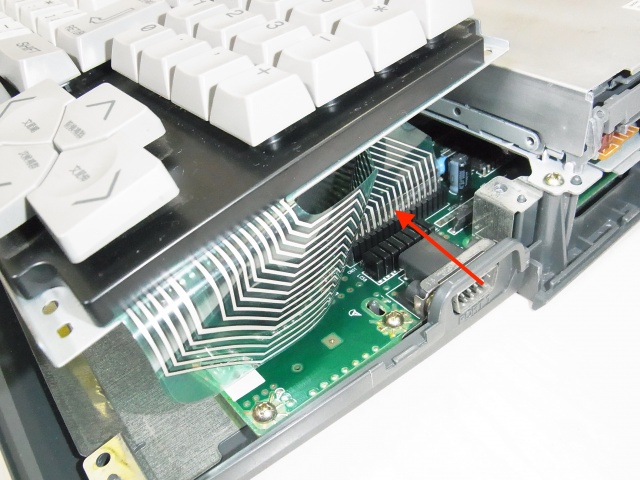

カバーが外れたら次はキーボード・FDDを外します。

キーボード・FDDは両方ともフレキシブルケーブルで繋がっているので注意します。

FS-A1ST用メモリ増設セット

FS-A1ST用メモリ増設セット

次にマザーボードを外したら、いよいよ組み込みます。

まず、右下あたりにあるC138とC140にセラミックコンデンサを実装し その後ICソケットをIC31とIC33に実装します。
小さい部品があるので無くさないよう気をつけます。

FS-A1ST用メモリ増設セット

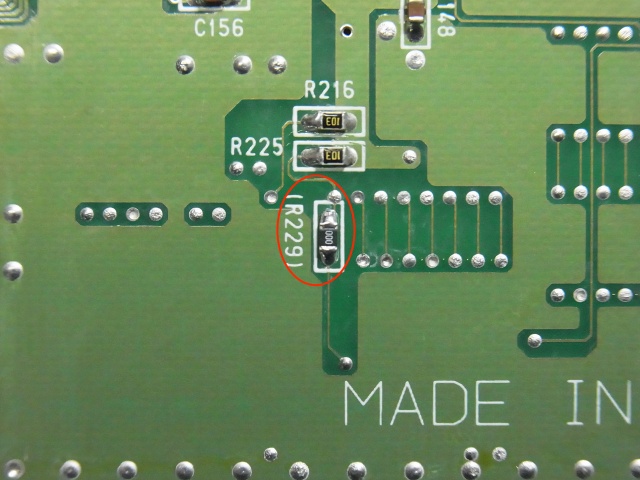

続いて、チップ抵抗をR55に実装して 裏面のR229にも実装します。

FS-A1ST用メモリ増設セット

FS-A1ST用メモリ増設セット

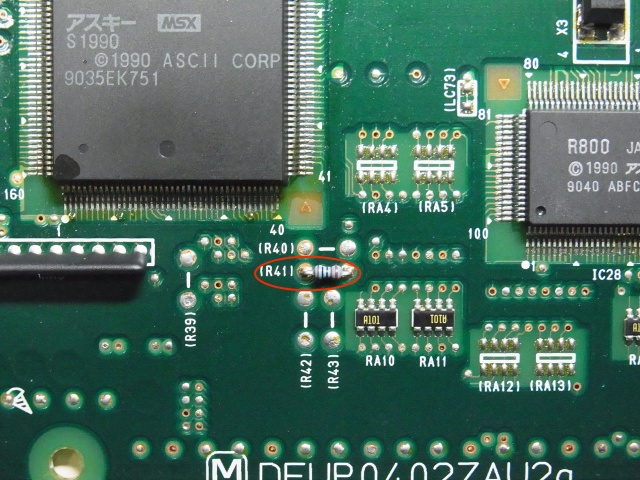

次は表面に戻って抵抗をR41に実装します。

FS-A1ST用メモリ増設セット

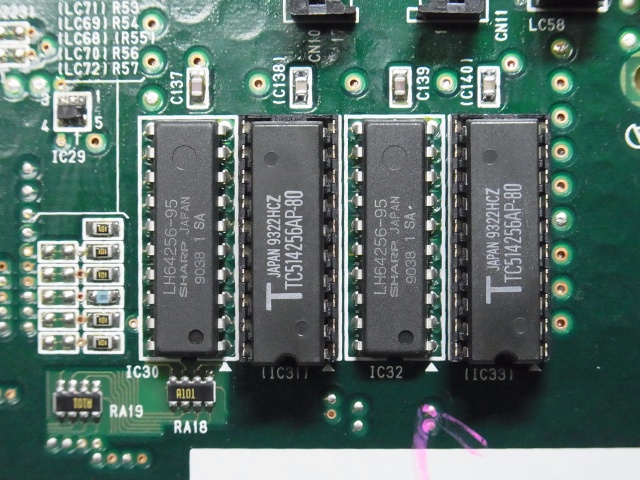

最後にD-RAMを実装したICソケットIC31とIC33に実装します。

FS-A1ST用メモリ増設セット

これで組み込みは完了です。

元通りに組み直して動作確認します。

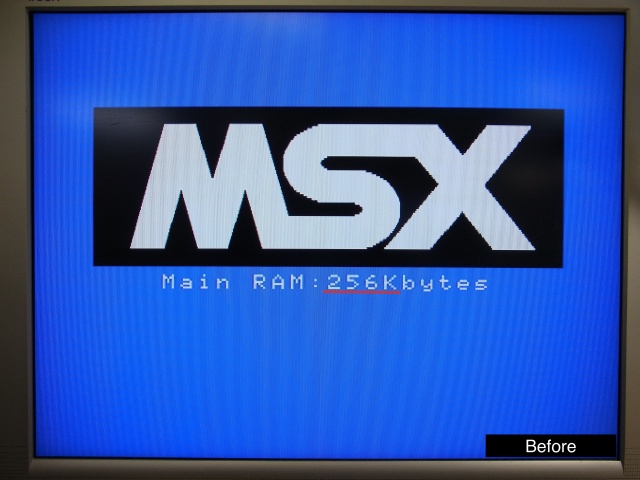

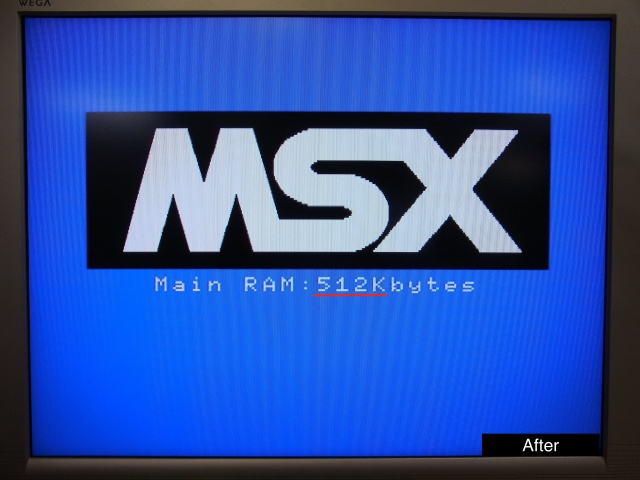

電源を入れて立ち上げ時の表示が256Kから512Kになっていれば成功です。

FS-A1ST用メモリ増設セット

FS-A1ST用メモリ増設セット

以上で【FS-A1ST 増設メモリ】の組み込みは完了です。
